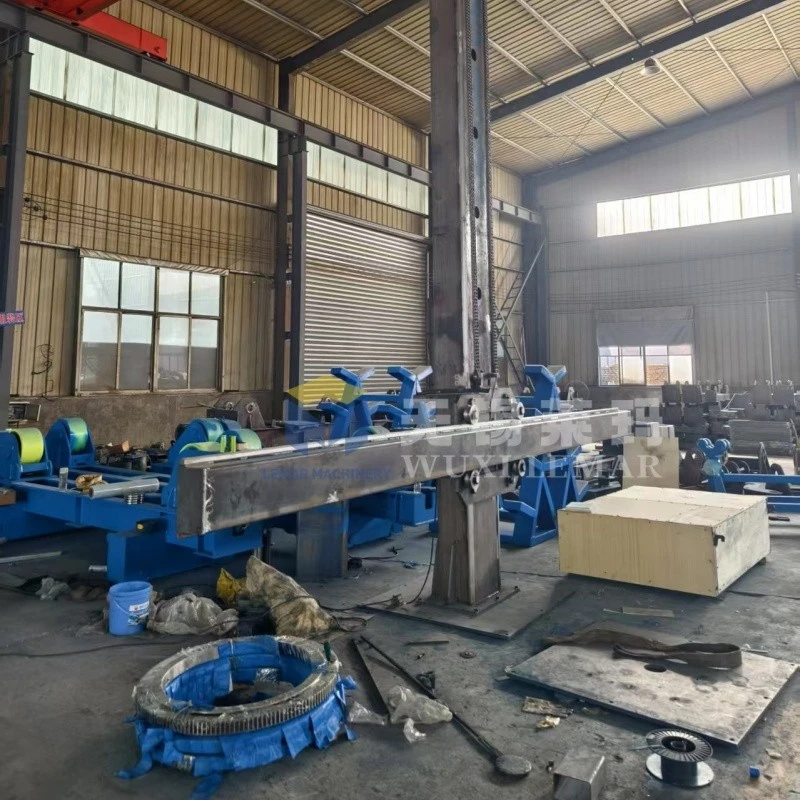

Produktöversikt
CNC-svetsmanipulatorär en numerisk högprecisionsstyrd automatisk svetsutrustning, speciellt designad för längsgående och periferiell sömsvetsning av pannor, tryckkärl, lagringstankar och cylindriska arbetsstycken.
Till skillnad från vanliga manuella manipulatorer, använder den här CNC-modellen full digital programmeringskontroll, förverkligar exakt fast-punktsvetsning, automatisk sömspårning och konstant-hastighetssvetsning.
Den kan perfekt kopplas ihop med svetsrotatorer och lägesställare för att bilda en helautomatisk CNC-svetsproduktionslinje, vilket avsevärt förbättrar svetsnoggrannheten och satsproduktionskonsistensen.
Tekniska parametrar
|
Parameter |
Specifikation |
|---|---|
|
Styrsystem |
Full CNC programmerbar digital styrning |
|
Boom Effektiv Stroke |
2000mm–5000mm (anpassningsbar) |
|
Kolumnlyftslag |
2000mm–4000mm (anpassningsbar) |
|
Svetshastighet |
0,1–1,2m/min steglöst justerbar |
|
Positioneringsnoggrannhet |
±0,1 mm/m hög precision |
|
Körläge |
Servomotor + exakt reducerdrift |
|
Kontrollmetod |
CNC-pekskärmsprogrammering + manuell drift |
|
Stödutrustning |
Svetsrotator, svetspositionerare, automatisk svetsmaskin |
|
Arbetsspänning |
380V/50Hz (anpassningsbar 415V/480V/60Hz) |
|
Applicering Arbetsstycke |
Panna, tryckkärl, värmeväxlare, ackumulatortank, stålcylinder |
Kärnfunktioner
Intelligent CNC-programmering
En-nyckelprogramåterkallelse, lämplig för standardiserad massproduktion.
Ultra-stabil drift
Servosynkrondrift, inget jitter eller svetsavvikelse.
Arbetskostnadsbesparing
Obemannad automatisk svetsning minskar manuella fel
Stark matchningsförmåga
Flexibel kombination med olika svetshjälputrustning.
Industriell hållbarhet
Tung-struktur stöder lång-kontinuerlig drift.
Bred kompatibilitet
Matchar SAW, MIG, TIG automatiska svetsmaskiner och vanliga internationella svetssystem
Installations- och idrifttagningssteg
1. Fixera pelarbasen och nivellera hela maskinen för att säkerställa vertikal stabilitet
2. Anslut strömförsörjning och CNC-kontrollsystem, felsök pekskärm och servosystem
3. Ställ in svetsparametrar och programmera svetsspår efter arbetsstyckets storlek
3. Komplettera testkörning utan-belastning och kopplingsfelsökning med svetsutrustning
4. Genomför provsvetstest och justera parametrar för formell satsproduktion
Ansökan omfattning & fall
Tryckkärl & Panna: CNC-exakt svetsning för pannor och tryckkärlsfogar, uppfyller industriella svetsstandarder.
Värmeväxlare & Miljöutrustning: Stabil servodrift minskar deformationen för cylindersvetsning med hög-precision.
Stark matchningsförmåga: Flexibel kombination med olika svetshjälputrustning.
Industriell hållbarhet: Tung-struktur stöder lång-kontinuerlig drift.
Arbetsprincip
DettaCNC-svetsmanipulatorantar digital programmering och servokontrollsystem. Ställ in svetshastighet och spår via CNC-pekskärm, brännaren går på programmerad bana stadigt.
Samarbeta med roterande svetsutrustning för att slutföra exakt cirkulär och längsgående svetsning med stabil svetsbildning och hög passhastighet.
Produktförpackning
Företagscertifiering
Kundfeedback
Vanliga frågor
F: CNC vs vanlig manipulator?
+
-
S: CNC-typ stöder programmerbart spår och exakt positionering, för standardiserad batchsvetsning med högre precision.
F: Stödutrustningskoppling?
+
-
S: Ja, helt synkron koppling med svetsrotatorer och lägesställare.
F: Stöder storleksanpassning?
+
-
S: Alla slag och storlekar kan anpassas efter behov.
F: Matcha importerade svetsare?
+
-
S: Kompatibel med ESAB, Lincoln, Fronius och vanliga svetssystem.
F: Svetsprecision?
+
-
S: ±0,1 mm/m hög precision, uppfyller höga-standardkrav för kärlsvetsning.
